Cara membuat kabel program data - ALINCO DJ-CRX Series

Re-POST dari : http://yc5nbx.blogspot.com

Cara membuat - Merakit kabel Data Program Radio HT Alinco DJ-CRX Series.

Alinco DJ-CRX Series terdiri dari 4 kategori Band / Frequency :

• DJ-CRX1  (VHF) Freq 136 - 173 MHz
• DJ-CRX3  (UHF) Freq 350 - 399.995 MHz
• DJ-CRX4  (UHF) Frequency 400 - 480 MHz
• DJ-CRX5  (VHF) Freq 136 - 174 MHz + (UHF) Freq 400 - 480 MHz

Cara program secara Manual juga sangat mudah karena dilengkapi dengan Manual yang mudah dimengerti sehingga tidak perlu saya singgung di kesempatan ini.

Disini saya hanya ingin berbagi pengalaman cara men-setting / memprogram Radio Alinco DJ-CRX3 dengan menggunakan Software.

Q: Alasan kenapa harus pakai Software ? bukankah dapat di set secara Manual ?

Jawabannya tentu saja Anda sudah bisa menebak :

A : CAPEK dan Buang" waktu...

Cara Kloning juga sangat membantu ketika harus men-Setting Radio dalam jumlah banyak, namun tetap lebih cepat jika dibandingkan menggunakan Utility Software dengan Komputer.

Schematic / Pinout Kabel data Alinco DJ-CRX3 dapat Anda lihat pada buku Instruction Manual halaman 47.

Interface yang saya pergunakan dalam Video demo adalah dari FTDI USB to Serial, dengan harga berkisar antara Rp. 28 s/d 50 ribu tersedia banyak di Olshop (T***pedia, B*****pak)

Komponen berikutnya adalah :

• 1x Resistor 10 kOhm
• 1x Diode 1N4148
• Kabel minimal isi 2
• Jack Stereo 3,5mm

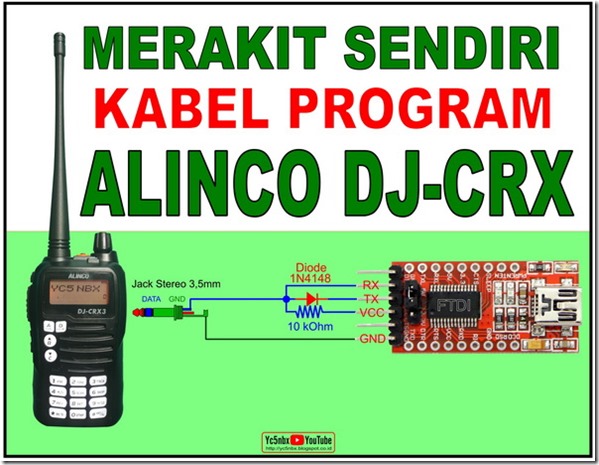

Lihat schematic pada gambar dibawah ini :

Jika kurang jelas silahkan lihat di Video Demo dibawah.

Video demo Cara Merakit Kabel Data dan Program Alinco DJ-CRX3 dapat Anda lihat di bawah ini

Jika artikel dan Video demo diatas bermanfaat, silahkan tinggalkan Jejak dengan klik Subscribe disini.

Driver FTDI dapat Anda unduh pada link dibawah ini :

Windows XP, Vista, Server 2003, Server 2008

x86 (32-bit)

x64 (64-bit)
